Half Adder adalah suatu rangkaian penjumlahan sistem bilangan biner yang paling sederhana. Rangkaian ini hanya dapat digunakan untuk operasi penjumlahan data bilangan biner sampai 1bit saja. Rangkaian Half Adder memiliki 2 terminal input untuk 2 variabel bilangan biner clan 2 terminal output, yaitu SUMMARY OUT (SUM) dan CARRY OUT (CARRY). Dibangun dengan menggunakan IC 7400 dan IC 7408.
Berikut Contoh Skemanya:
Dan Tabel kebenarannya adalah:
Keterangan:
1 = Benar
0= Salah
Jika setiap elemen yang dihubungkan salah satu ada yang Salah/(0) maka pernyataan pada percobaan Rangakaian Half Adder ini menunjukan Salah/(0).
Contoh Bilangan biner adalah :
Full adder adalah rangkaian elektronik yang bekerja melakukan perhitungan penjumlahan sepenuhnya dari dua buah bilangan binary, yang masing-masing terdiri dari satu bit. Rangkaian ini memiliki tiga input dan dua buah output, salah satu input merupakan nilai dari pindahan penjumlahan, kemudian sama seperti pada half adder salah satu outputnya dipakai sebagai tempat nilai pindahan dan yang lain sebagai hasil dari penjumlahan.
Digunakan untuk menjumlahkan bilangan-bilangan biner yang lebih dari 1bit. Penjumlahan bilangan-bilangan biner sama halnya dengan penjumlahan bilangan desimal dimana hasil penjumlahan tersebut terbagi menjadi 2bagian, yaitu SUMMARY (SUM) dan CARRY(Simpanan) , apabila hasil penjumlahan pada suatu tingkat atau kolom melebihi nilai maksimumnya maka output CARRY akan berada pada keadaan logika.

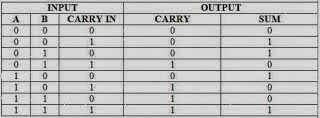

Tabel kebenarannya:
Keterangan:
1 = Benar
0= Salah
Jika setiap elemen yang dihubungkan salah satu ada yang Benar/(1),maka pernyataan pada percobaan Rangakaian Full Adder ini menunjukan pernyataan Benar/(1)
Sekian dari Saya apabila kurang Jelasnya mohon maaf karena saya juga masih belajar dasar-dasarnya.
Di Coment ya..:-)
Terima Kasihh..
Full adder adalah rangkaian elektronik yang bekerja melakukan perhitungan penjumlahan sepenuhnya dari dua buah bilangan binary, yang masing-masing terdiri dari satu bit. Rangkaian ini memiliki tiga input dan dua buah output, salah satu input merupakan nilai dari pindahan penjumlahan, kemudian sama seperti pada half adder salah satu outputnya dipakai sebagai tempat nilai pindahan dan yang lain sebagai hasil dari penjumlahan.
Digunakan untuk menjumlahkan bilangan-bilangan biner yang lebih dari 1bit. Penjumlahan bilangan-bilangan biner sama halnya dengan penjumlahan bilangan desimal dimana hasil penjumlahan tersebut terbagi menjadi 2bagian, yaitu SUMMARY (SUM) dan CARRY(Simpanan) , apabila hasil penjumlahan pada suatu tingkat atau kolom melebihi nilai maksimumnya maka output CARRY akan berada pada keadaan logika.
Tabel kebenarannya:
Keterangan:
1 = Benar
0= Salah
Jika setiap elemen yang dihubungkan salah satu ada yang Benar/(1),maka pernyataan pada percobaan Rangakaian Full Adder ini menunjukan pernyataan Benar/(1)
Sekian dari Saya apabila kurang Jelasnya mohon maaf karena saya juga masih belajar dasar-dasarnya.
Di Coment ya..:-)
Terima Kasihh..
